بویلرهای واتر تیوب
(Water tube boiler) از انواع بویلر های فولادی است که برای کار در فشار های بالا ساخته می شوند.
در این نوع از بویلر، آب در درون لوله ها درجریان است و آتش مستقیم به لوله ها برخورد می کند. این بویلر ها تا فشار هایی بالاتر از 100 بار نیز ساخته می شوند.

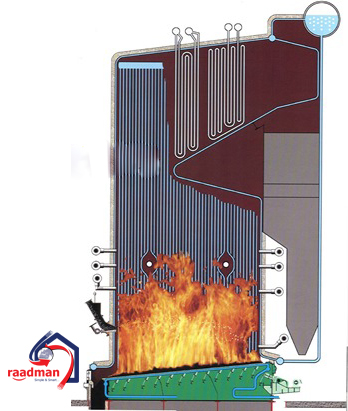

آتش تولید شده توسط مشعل در کوره دیگ واترتیوب یک جریان گاز داغ (دود) را تولید کرده که تمامی لوله ها را احاطه می کند. در نوع بخار این دستگاه آب جاری در لوله ها گرما را گرفته و به بخار تبدیل می شود و به درون درام یا کلکتور بالای دیگ راهنمایی می شود. (Steam Drum ) بخار اشباع نیز از بالای درام به داخل سوپر هیتر منتقل می شود تا بخار اشباع به بخار سوپر هیت تبدیل شود. بخار سوپرهیت شده هم به مصرف مورد نیاز می رسد. بخار سوپر هیت به عنوان بخاری تعریف می شود که در فشار خاص از دمای نقطه جوش آب، دمای بالاتری را دارا می باشد.

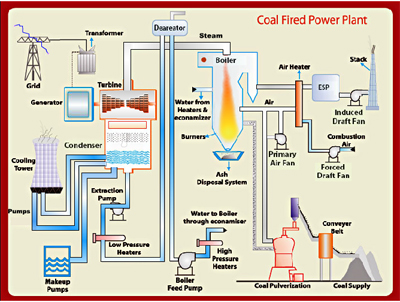

بخار سوپر هیت یک گاز خشک به حساب می آید که برای چرخاندن توربین ها در نیروگاه های بخار ( تولید برق) استفاده می شود. برای صرفه جویی در مصرف آب و هزینه ی تهیه آب مناسب برای بویلر ها، این بخار پس از استفاده در توربین و تولید کار در منبع کندانس یا برج های خنک کننده به آب تبدیل شده و پس از گذشتن از مراحل دیگر دوباره به دیگ وارد می شود.
آب سرد در درام پایینی دیگ وارد شده، که این آب ممکن است به وسیله اکونومایزرها و پیش گرمکن ها قبل از ورود به دیگ گرم شده باشد.
دیگ های واتر تیوب در نیروگاه ها تا دمایی بالغ بر ۵۵۰ درجه سلسیوس و در فشار ۱۵۰ بار بخار تولید می کنند.
نحوه کار بویلر واترتیوب
بویلر واترتیوب بر اساس قانون استوانه جداره نازک که با کاهش قطر لوله یا استوانه ، تحمل فشار در ضخامت برابر ، بیشتر می شود.
