کندانسورها(condenser) واحدهایی آشنا برای کنترل دما در یخچال ها، سیستم های تهویه مطبوع، پمپ های گرمایی و چیلر ها می باشند. آنها انرژی بخار را با فشرده سازی ، توسط مایع مبرد می گیرند. سپس آن را به کویل های سیستم منتقل می کنند و از هوای اطراف کویل ها برای ایجاد سرما یا گرما استفاده می کنند. کنترلر ها، فن ها، پمپ، اجزای تشکیل دهنده یک کندانسور می باشند.
این کندانسورها با استفاده از هوا عمل خنک کاری را انجام می دهند.
کندانسور هوا خنک
کندانسورهای هوا خنک از گردش هوا برای خنک کردن گازهای داغ استفاده می کنند. در مدل های بزرگتر اغلب یک یا دو فن هوا را به داخل میراند یا از آن خارج می کند. در مدل های کوچکتر اغلب از نیروی جاذبه برای گرش آب استفاده می کنند.
طراحی تجهیزات

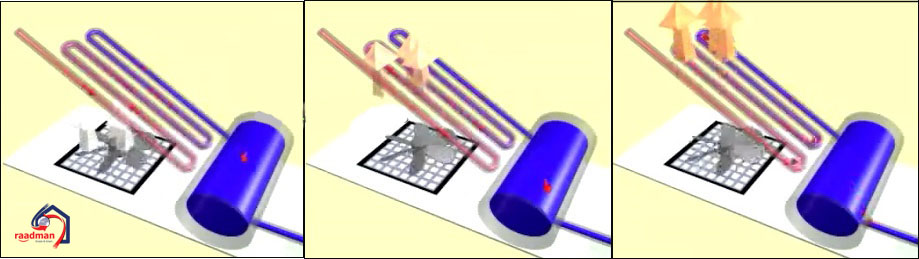

بخار داغ برای کندانس شدن از یک سری لوله های مسی پره دار عبور می کند. فن هوا را در اطراف لوله ها به گردش در می آورد و هوا گرمای بخار را می گیرد. در نتیجه بخار خنک شده و میعانات تشکیل می شود که باید تخلیه شوند.

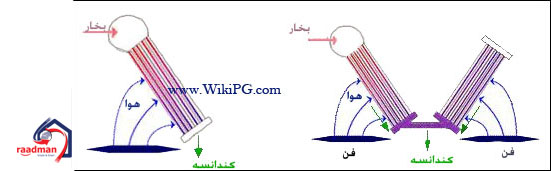

کندانسورها می توانند یک یا دو مرحله ای باشند که نوع دو مرحله ای راندمان بالاتری دارد و گرانتر است.
کندانسور زیر مدل V است که برای یخچال ها و سیستم های تهویه مطبوع طراحی شده. این کندانسور دارای پره های آلومینیومی است و شکل V آن برای انتقال حرارت ماکزیمم طراحی شده.
مزایا کندانسور هوا خنک
نصب آسان
بدون نیاز به آب
عدم یخ زدگی هوا
معایب کندانسور هوا خنک
هنگامی که آب کندانس می شود در دمای پایین احتمال یخ زدگی وجود دارد
مشکل در فراهم آوردن هوای تازه مورد نیاز
احتمال زیر بار رفتن فن
تغییر در درجه حرارت هوا ممکن است باعث نوسان در فشار سیستم گردد
کندانسور آب خنک
این کندانسورها با گردش آب در لوله ها خنک کاری را انجام می دهند.
اطلاعات کلی
در اغلب کندانسورهای آب خنک، آب در لوله و بخار داغ در پوسته جریان دارد و تبادل حرارتی انجام می گیرد.
طراحی تجهیزات
در چیلرهای آب سرد، از اواپراتور برای دفع حرارت استفاده می کنند و سپس از آب خنک کندانسور برای گرفتن حرارت اواپراتور استفاده می شود. آب بهتر از هوا حرارت را منتقل می کند و این باعث می شود که کندانسورهای آب خنک کوچکتر، ارزانتر و در مصرف انرژی مقرون به صرفه تر باشند.
کندانسور آب خنک
مزایا کندانسور آب خنک
نیاز به فشار کمتری نسبت به هوا خنک دارند
کنترل بهتری روی فشار کندانس دارند.
آب انتقال حرارت بالای دارد این کندانسورها در ساز کوچک تر ساخته می شود.
معایب کندانسور آب خنک
استفاده از آب در لوله ها منجر به خوردگی درون لوله می گردد.
در دمای کاری پایین، احتمال یخ زدن کندانسه ها وجود دارد.
موارد کاربرد کندانسورها
کندانسورها کاربرد فراوانی در صنعت دارند. آن ها در نیروگاه ها برای خنک کردن بخار توربین، در یخچال ها برای تراکم بخار آمونیاک یا هیدروکربن ها و در صنایع شیمیایی برای متراکم ساختن بخارات شیمیایی استفاده می شوند. کندانسور هوا خنک مقابل در سرما ساز استفاده می شود.
